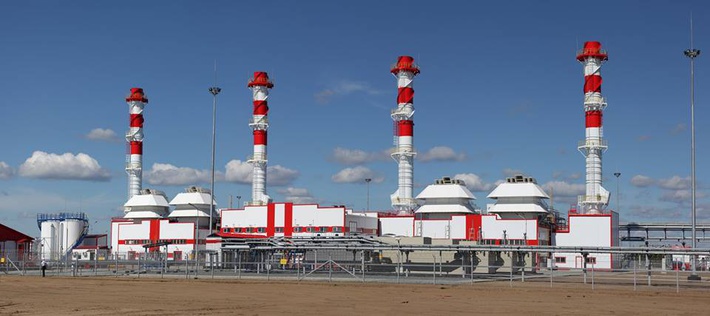

На Усинском нефтяном месторождении построен энергоцентр собственных нужд ООО «ЛУКОЙЛ-Коми» на базе ГТУ-ТЭЦ. Строительство провело ООО «ЛУКОЙЛ-Энергоинжиниринг». Проектировщик объекта — ООО «Севзапвнипиэнергопром», генподрядчик — ЗАО «Трест Севзапэнергомонтаж».
Применение оборудования отечественного производства и инновационных технологий на всех этапах строительства позволили завершить проект за 14 месяцев.
Проект осуществлен с целью развития производственной деятельности «ЛУКОЙЛ-Коми» на Денисовском лицензионном участке (Баяндыское и Восточно-Ламбейшорское месторождения). Энергоцентр, установленной мощностью 100 МВт, обеспечит растущую потребность в электроэнергии Денисовского лицензионного участка и увеличит процент утилизации попутного нефтяного газа.
Пуск второй очереди энергоцентра удовлетворит технологическую потребность Усинского месторождения в теплоносителе и увеличит эффективность добычи нефти на пермо-карбоновой залежи.
Реализация этого проекта позволяет выполнять несколько задач:
— покрытие электрических нагрузок в условиях сетевых ограничений;
— выработка тепловой мощности для различных объектов месторождений;
— обеспечение технологических потребностей в горячей воде для закачки в пласты;
— снижение затрат на потребляемые энергоресурсы;
— уменьшение зависимости предприятия от тарифной политики на рынке электроэнергии.
Установленная электрическая мощность ГТУ-ТЭЦ составляет 125 МВт, тепловая — 152,1 Гкал/ч. Генерирующее оборудование включает 5 энергоблоков ГТЭС-25ПА производства АО «Авиадвигатель», каждый из которых выполнен на основе газотурбинной установки ГТЭ-25ПА мощностью 25 МВт. Выработка электрической энергии происходит по схеме 4+1 (4 ГТУ в работе, одна в резерве), что гарантирует надёжность снабжения.
Для выдачи тепловой мощности на ГТУ-ТЭЦ установлены пять котлов-утилизаторов. Отпуск тепла осуществляется аналогично выработке электричества — по схеме 4+1, с резервированием одного котла-утилизатора.
Основное и резервное топливо для энергоцентра — попутный нефтяной газ. Необходимое качество газа в соответствии с проектными параметрами по чистоте, температуре и давлению обеспечивает многофункциональная система газоподготовки «ЭНЕРГАЗ», в состав которой входят дожимная компрессорная станция и пункт подготовки газа.
Блочный пункт подготовки газа (БППГ) производства ООО «БелгородЭНЕРГАЗ» представляет собой технологическую установку с максимальной интеграцией элементов на единой раме. Основное назначение — измерение расхода и фильтрация газа. БППГ укомплектован двухлинейным узлом коммерческого учета, сепаратором-пробкоуловителем и блоком фильтрации. Степень очистки газа составляет 100% для жидкой фракции и 99,8% для твердых частиц размером более 10 мкм.
Дополнительный функционал — подготовка топлива для котельной собственных нужд. С этой целью БППГ оснащен узлом подогрева газа и системой редуцирования. Производительность пункта — 2 260…21 684 кг/час (2 430…24 059 м3/ч).
БППГ располагается на открытой площадке (внутри легкосборного укрытия), оборудован всеми необходимыми инженерными системами. Режим работы — автоматический. После предварительной подготовки основной поток газа направляется в дожимную компрессорную станцию.
ДКС компримирует газ до рабочего давления в диапазоне 4,5…5 МПа и подает его в турбины ГТУ-ТЭЦ. Состоит из трех компрессорных установок (ДКУ) EGSI-S-150/1500WA винтового типа. Каждая ДКУ имеет производительность 21 447 кг/час (23 794 м3/ч) и рассчитана на 100% нагрузку от общего объема топлива, подаваемого на энергоблоки. Расход газа корректируется двухуровневой системой регулирования производительности.
ДКС полностью автоматизирована. Индивидуальные САУ установок интегрированы в групповую систему автоматизированного управления и контроля, которая координирует работу этих ДКУ в составе компрессорной станции и сопряжена с верхним уровнем АСУ ТП энергоцентра.
Установки размещаются в отдельных блок-модулях, снабженных системами жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, пожаротушение, газодетекция). Согласно требованиям заказчика, на все ДКУ дополнительно установлены узлы осушки газа и анализаторы температуры точки росы с устройствами для отбора проб.
Система газоподготовки разработана по специальному проекту. Внутри ДКУ и БППГ предусмотрено свободное пространство для быстрого и комфортного доступа ко всем узлам и элементам, что обеспечивает возможность всесезонного качественного проведения сервисных мероприятий (ТО, замена запчастей и расходных материалов, ремонт, модернизация).
В настоящее время на эксплуатационной площадке завершены 72-часовые комплексные испытания ДКС и БППГ с функциональным тестированием всех элементов и систем. Проверена работа технологического, компрессорного, измерительного, электротехнического оборудования и САУ.
В ходе испытаний все агрегаты отработали в штатном режиме, без нареканий. Пункт подготовки газа и компрессорная станция готовы к эксплуатации.
Поэтапный ввод системы газоподготовки в действие, включая шефмонтаж, пусконаладку, индивидуальные испытания и проверку работоспособности в составе ГТУ-ТЭЦ, выполнили инженеры ООО «СервисЭНЕРГАЗ» (группа компаний ЭНЕРГАЗ).
Параллельно специалисты ЭНЕРГАЗа принимают участие в проекте строительства еще одного энергоцентра собственных нужд ООО «ЛУКОЙЛ-Коми» — ГТУ-ТЭЦ электрической мощностью 75 МВт на Ярегском нефтетитановом месторождении.
